(Tutorial4-05)レポートへチャート(円)の追加方法

【目的】
Eclipse BIRTでレポートにチャートの円グラフを追加します。



【手順１】
１．「Eclipse 4.2 Juno(32ビット版)の起動方法」、もしくは「Eclipse 4.2 Juno(64ビット版)の起動方法」の手順で、Eclipseを起動。
２．「Eclipse BIRT4.2のインストール方法」の手順で、BIRTをインストールしておきます。
３．「レポートプロジェクトの作成方法」の手順で、レポートプロジェクトを作成しておきます。
４．「チャートを出力するためのレポートの作成方法」の手順で、レポートを作成しておきます。
５．「チャートを出力するためのデータ・ソースの作成方法」の手順で、サンプルデータベースのデータ・ソースを作成しておきます。
６．「チャートを出力するためのデータ・セットの作成方法」の手順で、データ・セットを作成しておきます。
７．「データ・セットのカラム名の変更方法」の手順で、データ・セットのカラム名を変更しておきます。
８．「パレット」の「グラフ」を選択し、レポートにドラックアンドドロップ。

【手順２】
１．「グラフの種類」は「パイ」を選択。
２．「次へ」ボタンをクリック。

【手順３】
１．「PRODUCTLINE」を選択し、「カテゴリーの定義」にドラックアンドドロップ。

【手順４】

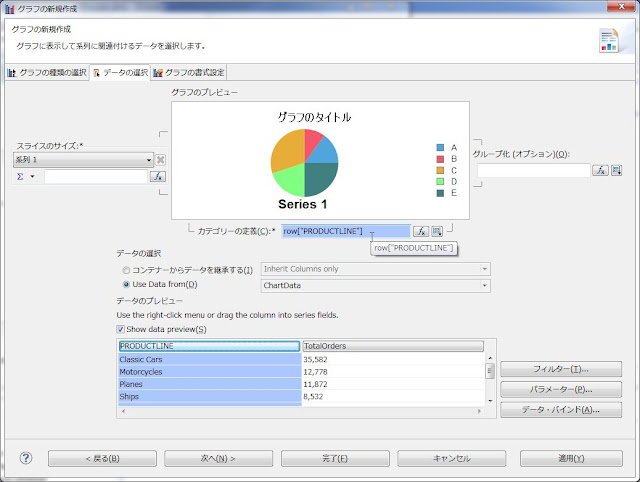

１．以下の様に、「PRODUCTLINE」の設定が青で色づけされます。

【手順５】
１．「TotalOrders」を選択し、「スライスのサイズ」にドラックアンドドロップ。

【手順６】
１．以下の様に、「TotalOrders」の設定が黄で色づけされます。
２．「完了」ボタンをクリック。

【手順７】

１．以下の様に、グラフが配置されれば成功です。

以上です。
